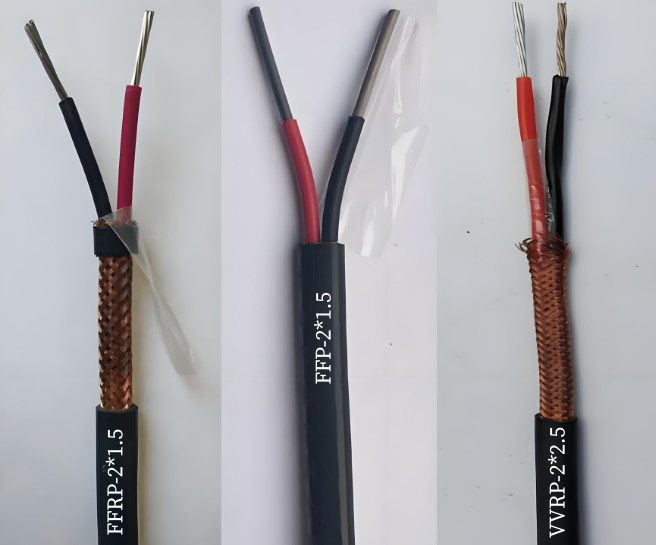

高温补偿导线使用注意事项

高温补偿导线在工业测温中起着关键作用，尤其在电力、冶金、化工等高温环境中，确保温度信号传输的准确性至关重要。以下是使用高温补偿导线时必须注意的核心事项：

一、必须匹配热电偶型号，避免信号失真

补偿导线的核心功能是“等效延伸"热电偶的冷端，因此其合金材料必须与热电偶分度号匹配。例如：K型热电偶应使用 ‌KC‌ 或 ‌KX‌ 型补偿导线；E型配 ‌EX‌，J型配 ‌JX‌，不可混用。

若型号不匹配，会导致热电特性不一致，引入额外温差电势，造成测量偏差。

二、极性连接必须正确，防止温度显示偏低

补偿导线有正负极之分，接线时必须与热电偶的正负极一一对应。一旦反接，补偿导线产生的热电势会与热电偶信号反向叠加，导致总电势减小，仪表显示温度显著低于实际值。

正确做法：红色为正极，对应热电偶正极；负极根据型号不同为蓝、黑、棕等色。

三、使用温度不得超过允许范围

尽管称为“高温"补偿导线，但其适用温度仍有限制：普通KX型一般为 -20～100℃；宽温型可达 -25～200℃；接点处（热电偶与导线连接处）严禁超过100℃。

超过温度限值会导致补偿导线材料热电性能偏离，失去补偿作用。

四、布线远离强电磁干扰源，必要时采用屏蔽接地

热电偶输出为微伏级信号，极易受外界干扰。

应做到：避开电机、变频器、动力电缆等强磁场源，保持至少50cm距离；若无法避开，采用交叉布线而非平行敷设；使用屏蔽型补偿导线，并将屏蔽层‌单点可靠接地‌，否则反而会增强干扰。

五、避免中间接头，确保连接点温度一致

• 尽量减少中间接头，若必须连接，需保证接触良好、绝缘牢固；两个连接点（热电偶端和仪表端）应处于相同温度环境，否则会产生寄生电势，影响精度。

六、控制使用长度，长距离建议改用温度变送器

由于信号微弱，传输距离过长易衰减或受干扰：一般建议不超过15米；超过15米时，推荐使用温度变送器将毫伏信号转换为4-20mA直流信号传输，抗干扰能力强。
