KFP1V 12*2.5 控制电缆
更新时间：2024-02-18

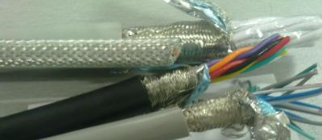

KFP1V 12*2.5 控制电缆铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆
- 上一个：LH-KYJA 控制电缆
- 下一个：控制电缆 KJCP 10*1
KFP1V 12*2.5 控制电缆用途
本产品适用于交流额定电压450/750v及以下,作电器仪表及自动化控制系统的信号传输线
KFP1V 12*2.5 控制电缆使用条件
1）工作温度:导体长期工作温度不超过200℃,环境温度不超过105℃.
2）额定电压U0/U:450/750v.
3）zui底环境温度:固定敷设-40℃非固定敷设-15℃.
4）zui小弯曲半径:非铠装电缆不小于客店蓝外径的6倍铠装电缆不小于电缆外径的12倍
型号、名称
型号 | 名称 |
KFV | 铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆 |
KFP1V | 铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆 |
KFV22 | 铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆 |
KFVX | 镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套控制电缆 |
KFP1VX | 镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套屏蔽控制电缆 |
KFV22X | 镀锡铜芯氟塑料绝缘105℃阻燃聚氯乙烯护套钢带铠装控制电缆 |
注:K---控制电缆系列代号 F---F46绝缘P1---屏蔽X-----镀锡铜丝A、B、C、---导体种类105--105℃阻燃型PVC材料.
技术指标:应符规定
项目 | 技 术 指 标 |
| |||||||||||
导体直流电阻 | 0.5mm2 | 0.75 mm2 | 1.0 mm2 | 1.5 mm2 | 2.5 mm2 | ||||||||
| 镀层 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | 不镀锡 | 镀锡 | ||
AB类 | 36.0 | 36.7 | 24.5 | 24.8 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | |||
R类 | 39.0 | 40.1 | 26.0 | 26.7 | 19.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 | |||
实验电压（V/1min） | 2500 |
| |||||||||||
绝缘电阻（MΩ.km） | 20℃时≥1000 |
| |||||||||||
阻燃性 | 高于C级 | ||||||||||||
关键词：控制电缆
